电路板自动检测设备【专利】

发布日期：2021-06-28 10:37:12 浏览次数：912

专利名称	一种电路板自动检测设备
申请号	201720527772X	申请日期	2017-05-12
公布/公告号	CN206780434U	公布/公告日期	2017-12-22
发明人	王剑涛;徐建伟	专利申请人	重庆宇隆光电科技有限公司
专利代理人	刘佳	专利代理机构	重庆乐泰知识产权代理事务所(普通合伙)
专利类型	实用新型	主分类号	B25J15/08(2006.01)I
住所	重庆市北碚区水土高新技术产业园云汉大道5号附72号
法律状态	2017-12-22 授权
摘要	本实用新型公开了一种电路板自动检测设备,包括基座,所述基座的底端左右两侧均固定安装有支撑板,所述支撑板的内壁底端安装有筒体,所述筒体的内腔左侧安装有活动杆,所述活动杆贯穿筒体的左侧外壁,所述活动杆的左右两侧分别安装有夹板和卡板,所述卡板的右侧安装有牵引杆,所述牵引杆贯穿支撑板的外壁,所述筒体的外壁安装有支撑座,所述支撑座通过弹簧片与夹板相连,所述弹簧片与夹板和支撑座的连接处均安装有第一固定座,所述基座的顶端中心位置安装有缸体,所述缸体的内腔安装有活塞板。该电路板自动检测设备,通过筒体、夹板和弹簧片的配合,从而实现夹板对载具的固定,固定效果好,避免载具在抓取过程中发生脱落。

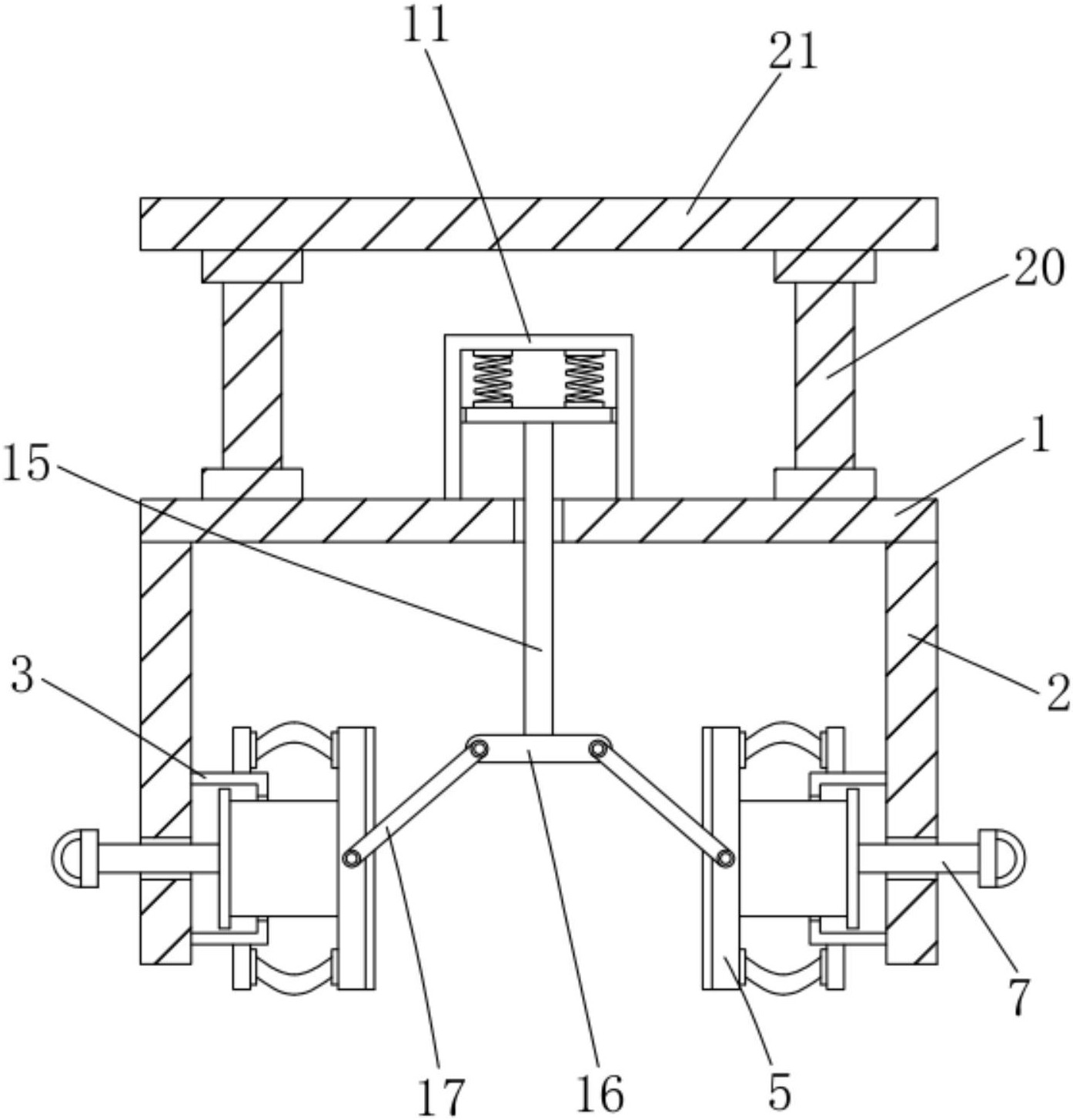

摘要附图
