液晶显示器用时序控制电路板性能自动测试装置

发布日期：2021-06-28 10:38:37 浏览次数：945

专利名称	液晶显示器用时序控制电路板性能自动测试装置
申请号	2017205321008	申请日期	2017-05-15
公布/公告号	CN206892272U	公布/公告日期	2018-01-16
发明人	王剑涛;徐建伟	专利申请人	重庆宇隆光电科技有限公司
专利代理人	刘佳	专利代理机构	重庆乐泰知识产权代理事务所(普通合伙)
专利类型	实用新型	主分类号	G01R31/28(2006.01)I
住所	重庆市北碚区水土高新技术产业园云汉大道5号附72号
法律状态	2018-01-16 授权
摘要	本实用新型提供一种液晶显示器用时序控制电路板性能自动测试装置,包括推拉式箱体、信号转接板、控制电路、显示器和FCT设备,推拉式箱体包括推拉块和箱体外壳,推拉块嵌入设置在箱体外壳内,推拉块的上表面设置有三个定位滑块,用于将放置于推拉块上表面的时序控制电路板定位在三个定位滑块内,其中一个定位滑块通过数据线与FCT设备的接收组件连接,另外两个定位滑块分别通过第一排线与FCT设备的测试组件连接,箱体外壳的上侧开设有用于安装所述信号转换板的开口,推拉块在完全推入所述箱体外壳内时两个定位滑块与所述信号转换板下表面的线路连接端口接触。通过本实用新型,可以提高测试准确度和效率。

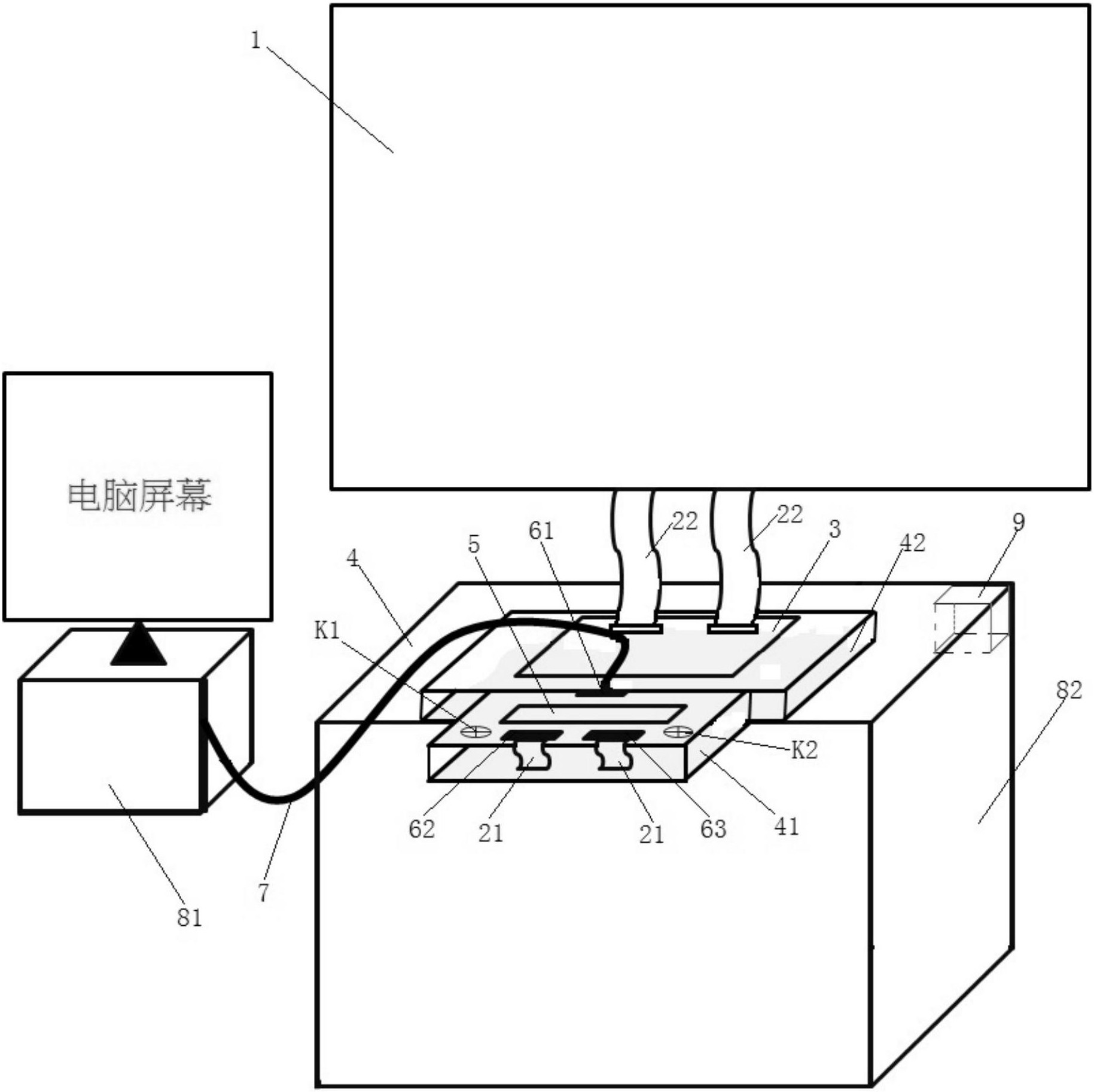

摘要附图
