集成电路板的夹持设备【专利】

发布日期：2021-06-28 10:39:57 浏览次数：1020

专利名称	一种集成电路板的夹持设备
申请号	2017205272868	申请日期	2017-05-12
公布/公告号	CN206895017U	公布/公告日期	2018-01-16
发明人	王剑涛;徐建伟	专利申请人	重庆宇隆光电科技有限公司
专利代理人	刘佳	专利代理机构	重庆乐泰知识产权代理事务所(普通合伙)
专利类型	实用新型	主分类号	H05K3/00(2006.01)I
住所	重庆市北碚区水土高新技术产业园云汉大道5号附72号
法律状态	2018-01-16 授权
摘要	本实用新型公开了一种集成电路板的夹持设备,包括方形底座、支持架、第二螺杆、夹持座,所述方形底座的左右两侧均安装有支持架,所述支持架的外侧安装有第二螺杆,所述方形底座的顶端左右两侧均安装有夹持座。该集成电路板的夹持设备,可以将电路板放置到夹持座内,可以使电路板向上推动固定板,可以使连接板带动滑块在凹型滑板上向上滑动,顺时针扭动第二螺杆可以推动夹持座向电路板的方向移动,可以将电路板固定在夹持座内对电路板两侧进行加固,顺时针扭动省力杆可以带动第一螺杆在夹持座上向下转动,通过金属块压动连接板对固定板进行加固,可以对电路板进行上部的固定,从而达到双重的固定,避免在组装时会发生偏移的现象。

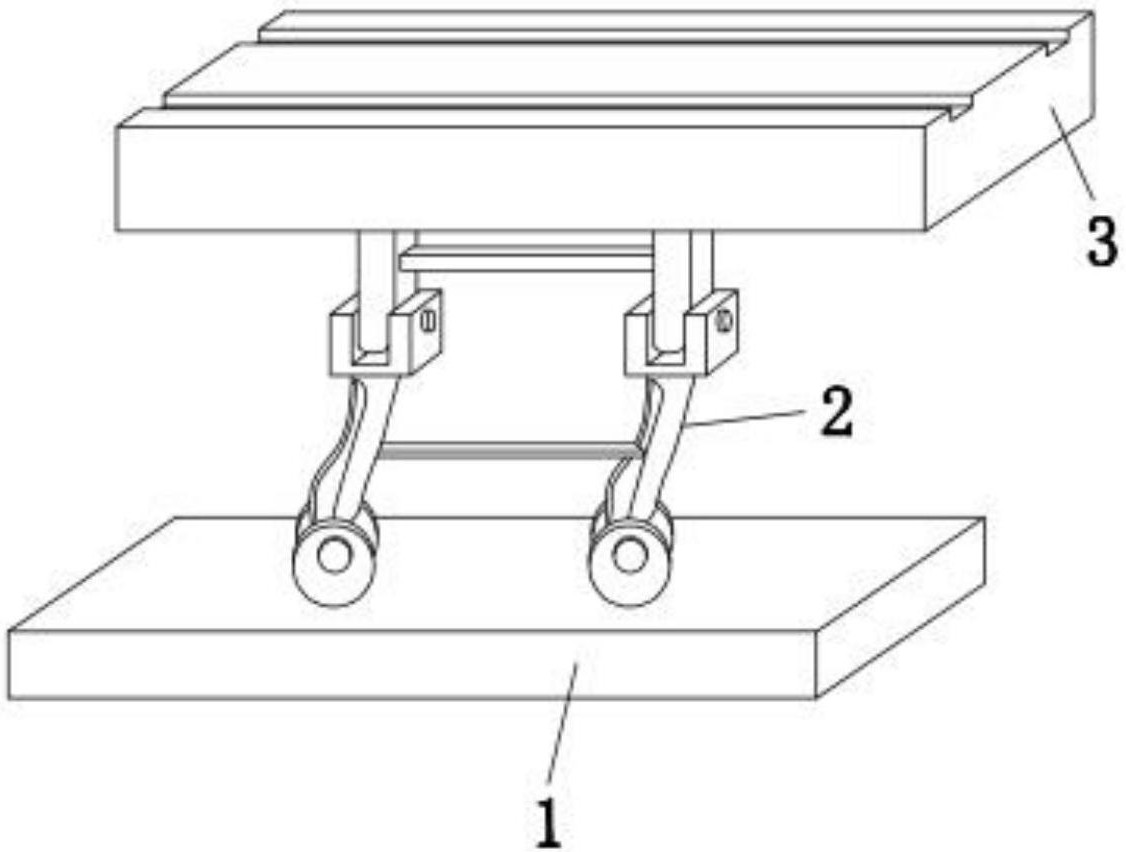

摘要附图
