电路板工装架【专利】

发布日期：2021-06-28 10:40:21 浏览次数：1002

专利名称	一种电路板工装架
申请号	2017205272891	申请日期	2017-05-12
公布/公告号	CN206895030U	公布/公告日期	2018-01-16
发明人	徐建伟;王剑涛	专利申请人	重庆宇隆光电科技有限公司
专利代理人	刘佳	专利代理机构	重庆乐泰知识产权代理事务所(普通合伙)
专利类型	实用新型	主分类号	H05K3/34(2006.01)I
住所	重庆市北碚区水土高新技术产业园云汉大道5号附72号
法律状态	2018-01-16 授权
摘要	本实用新型公开了一种电路板工装架,包括底板,所述底板的顶端左侧安装有侧板,所述压动块的右侧安装有第一弹簧,所述第一推动杆的右侧安装有稳定板,所述稳定板的右侧安装有手柄,该电路板工装架,通过向右侧拉动手柄,手柄带动稳定板向右端运动,稳定板带动第一推动杆在连接板的内部向右侧移动,第一推动杆带动压动块向右侧移动,压动板压动第二弹簧进行伸缩,将电路板的一边放置在板槽的内部,松开手柄,第一弹簧进行反弹第一推动杆推动压板对电路板进行固定,第二弹簧进行反弹第二推动杆推动压板进一步对电路板进行固定,确保了对电路板进行稳定的固定,避免焊接时电路板出现掉落损坏的现象,节省了资源。

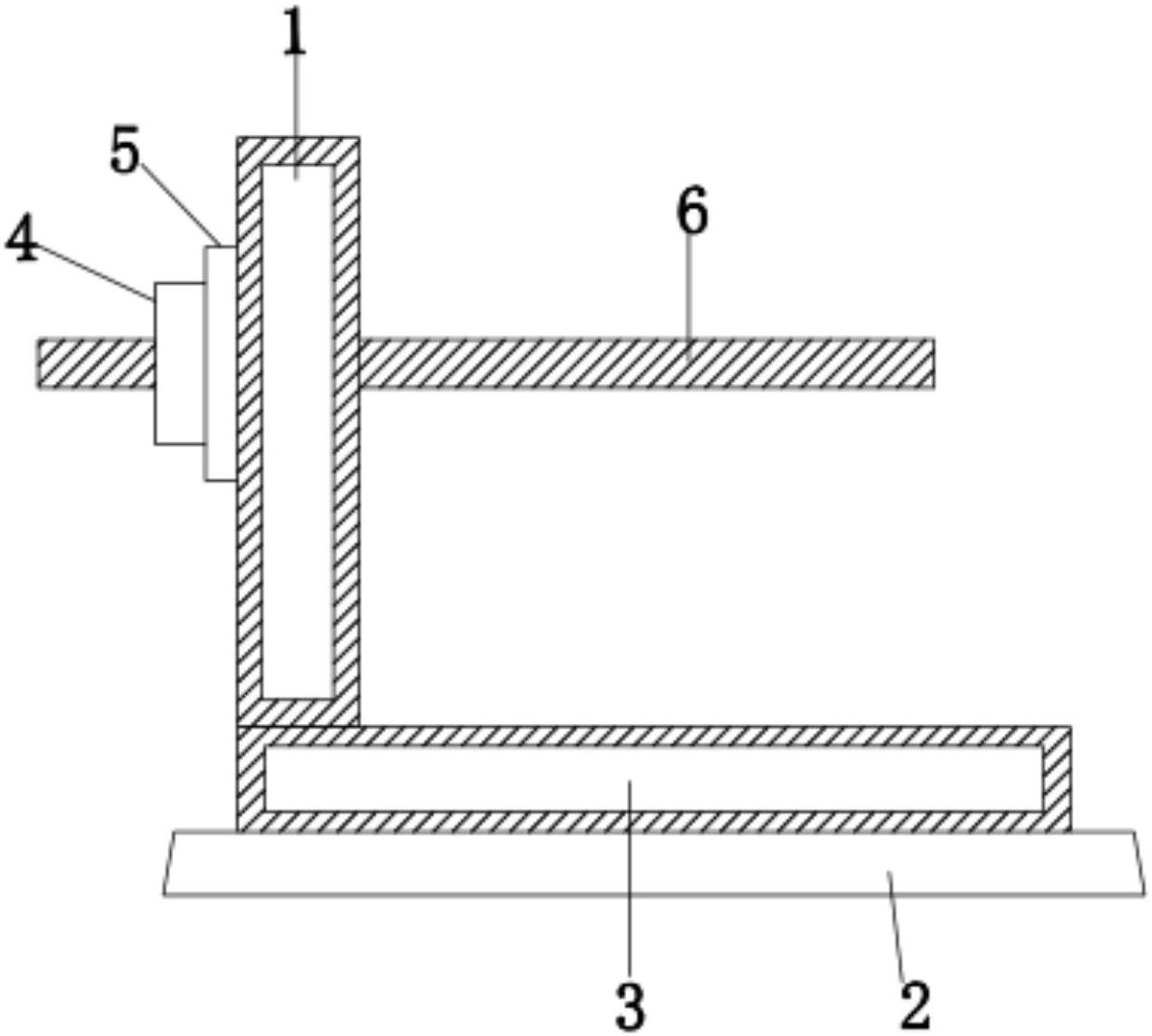

摘要附图
