电路板点胶设备【专利】

发布日期：2021-06-28 10:40:43 浏览次数：979

专利名称	一种电路板点胶设备
申请号	2017205269297	申请日期	2017-05-12
公布/公告号	CN206882065U	公布/公告日期	2018-01-16
发明人	徐建伟;王剑涛	专利申请人	重庆宇隆光电科技有限公司
专利代理人	刘佳	专利代理机构	重庆乐泰知识产权代理事务所(普通合伙)
专利类型	实用新型	主分类号	B05C13/02(2006.01)I
住所	重庆市北碚区水土高新技术产业园云汉大道5号附72号
法律状态	2018-01-16 授权

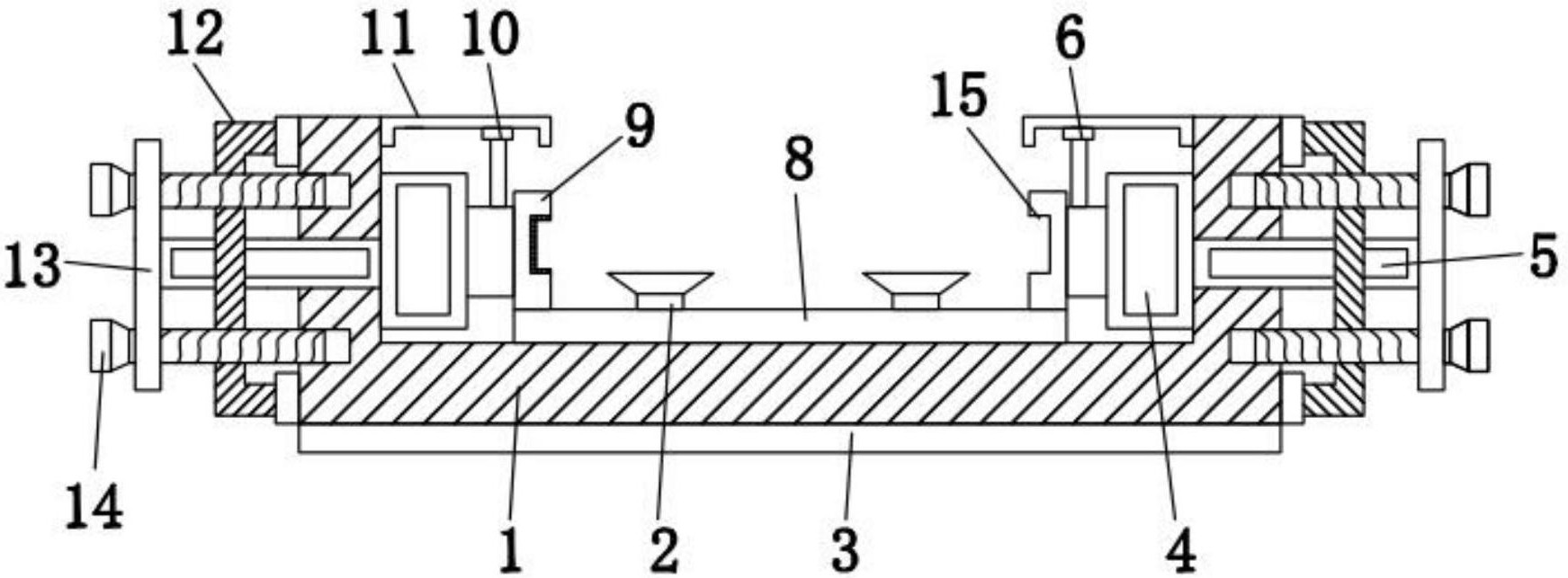

摘要	本实用新型公开了一种电路板点胶设备,包括基座,所述基座的左右两侧均安装有固定杆,所述支撑台的顶端左右两侧均安装有定位吸盘,所述基座的内腔左右两侧均安装有活动装置。该电路板点胶设备,将电路板放置在定位吸盘上进行定位,向电路板的方向推动挡板,可以使第一连接杆在固定杆和基座内滑动推动外箱,通过卡槽可以将电路板卡在凹型卡板内,顺时针扭动螺杆可以将螺杆固定在基座上将挡板固定住,从而将电路板固定在卡槽内,在点胶时电路板挤动凹型卡板,可以使凹型卡板推动支撑台,可以使支撑台在F型固定板上滑动推动连接板对弹簧进行挤动,可以使电路板左右小距离的移动,可以防止电路板点胶时发生折断的现象。
