背光LED灯条安装用辅助固定装置【专利】

发布日期：2021-06-28 10:40:57 浏览次数：1101

专利名称	一种背光LED灯条安装用辅助固定装置
申请号	2019209297948	申请日期	2019-06-20
公布/公告号	CN209762782U	公布/公告日期	2019-12-10
发明人	王剑涛;王耀辉;张辉	专利申请人	重庆宇隆光电科技有限公司
专利代理人	谭春艳	专利代理机构	重庆天成卓越专利代理事务所(普通合伙)
专利类型	实用新型	主分类号	F21S4/00(2016.01)I;F21V19/00(2006.01)I;F21V21/092(2006.01)I;F21V21/096(2006.01)I;F21Y115/10(2016.01)N
住所	重庆市北碚区水土高新技术产业园云汉大道5号附72号
法律状态	2019-12-10 授权
摘要	本实用新型公开了一种背光LED灯条安装用辅助固定装置,包括:固定板、橡胶固定带、若干个结构相同的凸块、一对结构相同的磁性件、吸盘以及壳体,所述橡胶固定带安装于固定板一端,并与固定板活动连接,若干所述凸块安装于固定板上,并均匀分布于固定板上下两端,一对所述磁性件安装于固定板上,所述吸盘安装于固定板上,所述壳体安装于固定板底端,本实用新型涉及LED灯条安装技术领域,该装置设计合理,结构新颖,使用方法简单便于操作,将LED灯条安装于固定板上,通过安装于固定板上的凸块对其进行限定,并通过固定带将LED灯条固定在固定板上,并通过磁性件以及吸盘的配合,将固定板安装至展示柜内。

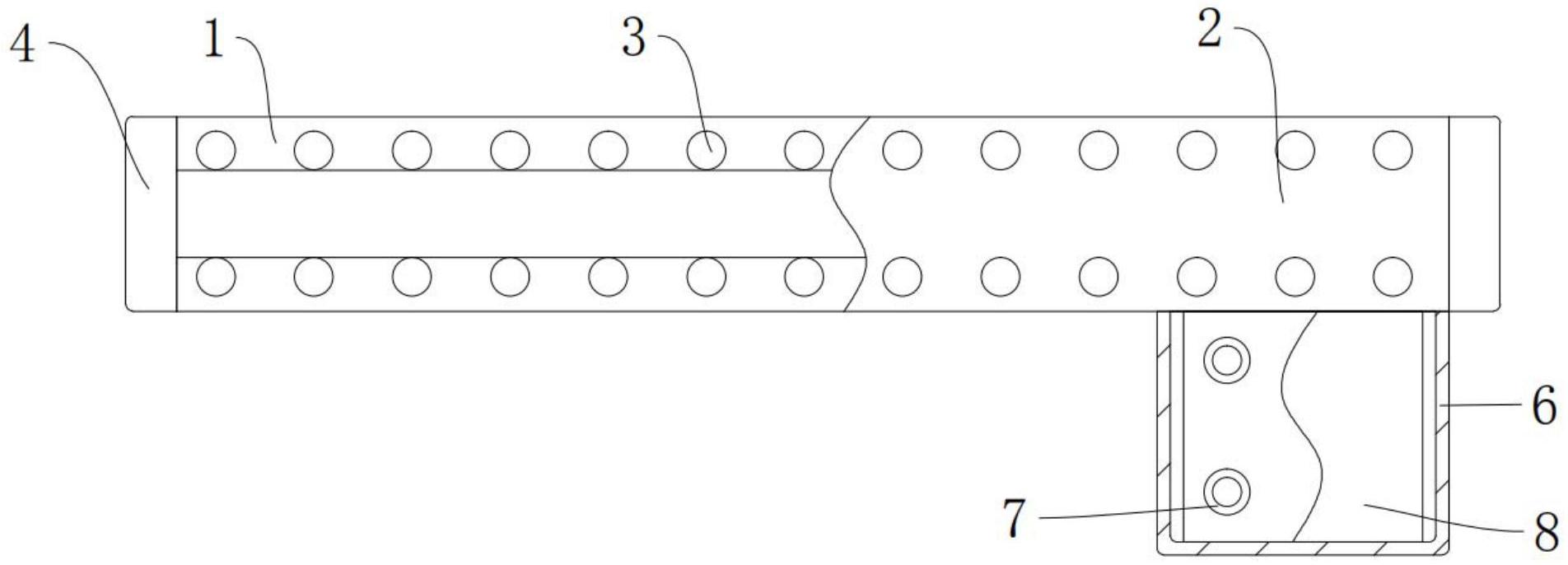

摘要附图
