线路板生产加工用多角度定位装置【专利】

发布日期：2021-06-28 10:42:11 浏览次数：1004

专利名称	一种线路板生产加工用多角度定位装置
申请号	2019209298048	申请日期	2019-06-20
公布/公告号	CN210209249U	公布/公告日期	2020-03-31
发明人	王剑涛;王耀辉;魏小平	专利申请人	重庆宇隆光电科技有限公司
专利代理人	谭春艳	专利代理机构	重庆天成卓越专利代理事务所(普通合伙)
专利类型	实用新型	主分类号	B23K37/047(2006.01)I;B23K101/42(2006.01)N
住所	重庆市北碚区水土高新技术产业园云汉大道5号附72号
法律状态	2020-03-31 授权
摘要	本实用新型公开了一种线路板生产加工用多角度定位装置,包括:一对结构相同的定位底座以及定位箱,所述定位箱上安装有横向转动结构,所述横向转动结构上安装有纵向转动结构,所述纵向转动结构安装有夹取结构;本实用新型涉及线路板焊接技术领域,该线路板生产加工用多角度定位装置,将线路板安装在夹取结构内,然后焊接线路板上端面的元件,因角度问题无法焊接时,电动控制横向转动结构,控制板转动1°‑360°旋转,焊接完毕之后电动控制纵向转动结构将夹板进行1°‑180°旋转,即可焊接线路板下端面的元件。本实用新型结构简单、设计科学合理,可快速将线路板定位,使得在焊接线路板反面时定位容易,有效提高焊接的成品率及工作效率。

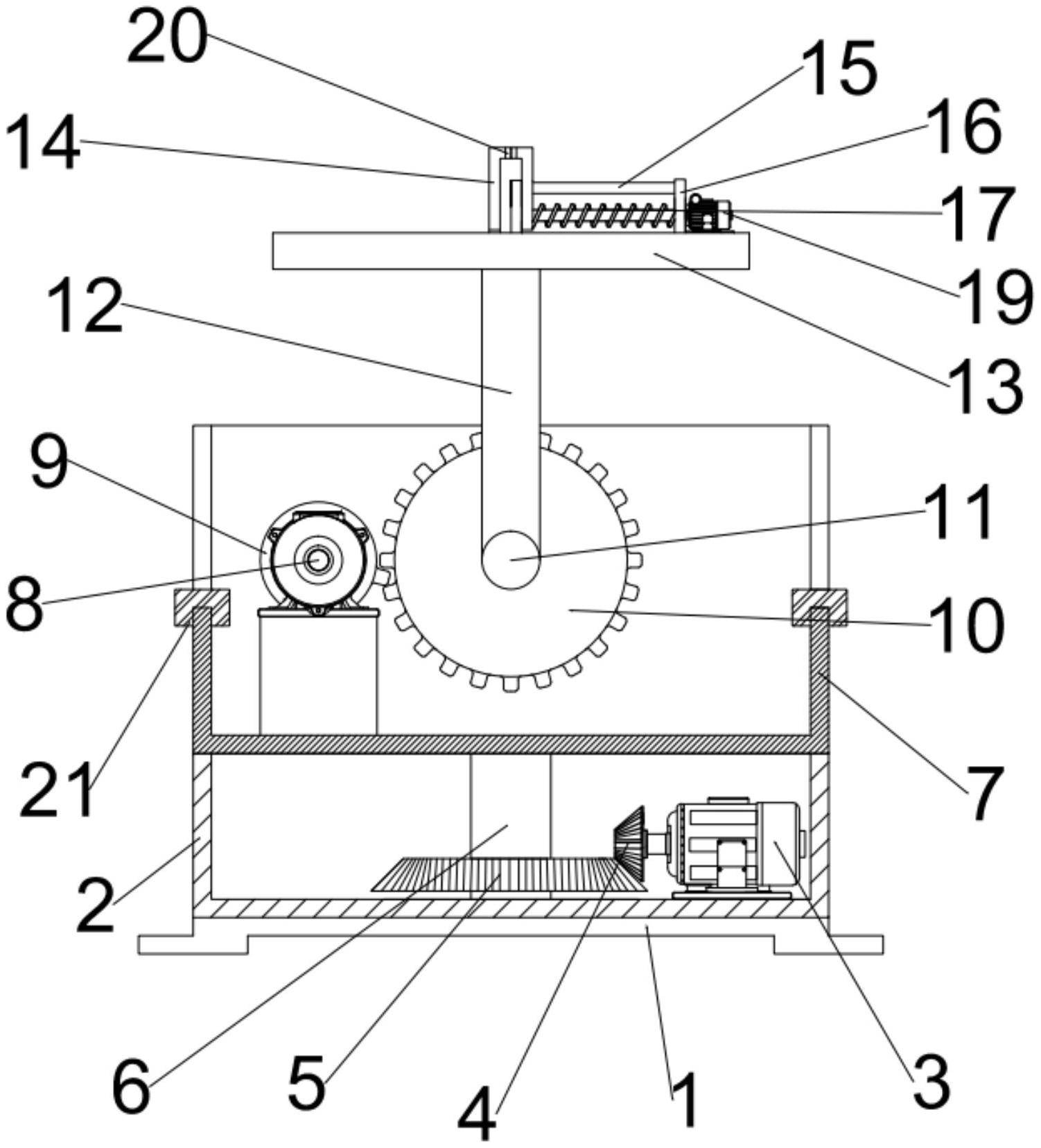

摘要附图
